Nosso setor técnico está aberto para prestar todas informações necessárias pré e pós venda, sem ônus para o cliente.


Todos os produtos Hidalgo tem garantia plena de um ano contra qualquer defeito de fabricação.




CARACTERÍSTICAS:

- Produzido em 2 tamanhos, AR-30 e AR-40.
- Construção sólida e robusta, engrenagens cônicas helicoidais, garantindo menor nível de ruído.
- Relação: 4/3.

Aplicação Principal:
- Fresadora Ferramenteira ISO-30 e ISO-40.

Funcionamento:
- Acoplado no mangote da fresadora, transmite o movimento à 90 graus.

OPCIONAIS


MANCAL E EIXO PORTA-FRESA

- Fixado no torpedo da fresadora, possibilita o uso de fresa módulo ou fresa circular com robustes e segurança.

- Eixo porta-fresa em aço cromo níquel, cementado e retificado. Para ISO-30 a medida é de 22mm e para ISO-40 é de 27mm.

...

EIXO PORTA-FRESA

- Tanto para ISO-30 como para ISO-40 nas medidas de 16, 22 e 27mm..

...

Obs.:
- Podemos fornecer o cabeçote com a medida “D” diferente das medidas mais usuais que estão na tabela ao lado.

-Também pode ser fornecido sob consulta o mancal com o ângulo do prisma diferente de 50 graus.

...

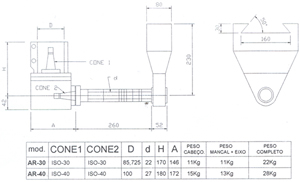

DETALHE DO CABEÇOTE COMPLETO
